AW 2026_TDI 라인 스캔 멀티 스트로빙

TDI(Time Delay and Integration) 카메라는 이미지를 여러 번 촬영하고 촬영한 여러 개의 이미지를 쌓아 올려 선명한 이미지를 얻는 원리입니다.

이때 Stage 개수만큼 촬영되는데, 센서 내에서 각 라인 이미지가 한 칸씩 이동하는 동안 이전 라인의 이미지를 다시 쌓아 올리는 과정을 반복하여 전체적인 노출 시간을 늘려 밝고 선명한 고품질 이미지 결괏값을 얻을 수 있습니다.

'TDI 라인 스캔 멀티 스트로빙'은 TDI 카메라에서 2개의 조명 효과를 구현한 어플리케이션입니다. ALT-TDS-100과 ALT-LSTP600E와 Dual TDI Line Scan Camera와의 조합으로 LineRate 150kHz(초당 150,000번)의 속도에서 Bright Field 및 Dark Field의 서로 다른 조명 효과를 한번에 구현한 어플리케이션입니다.

이로 인해 초고속 검사 환경에서 한 대의 카메라를 통해 2개의 다른 효과 이미지 생성이 가능하여 효율적인 비용 절감과 생산성 향상을 실현합니다.

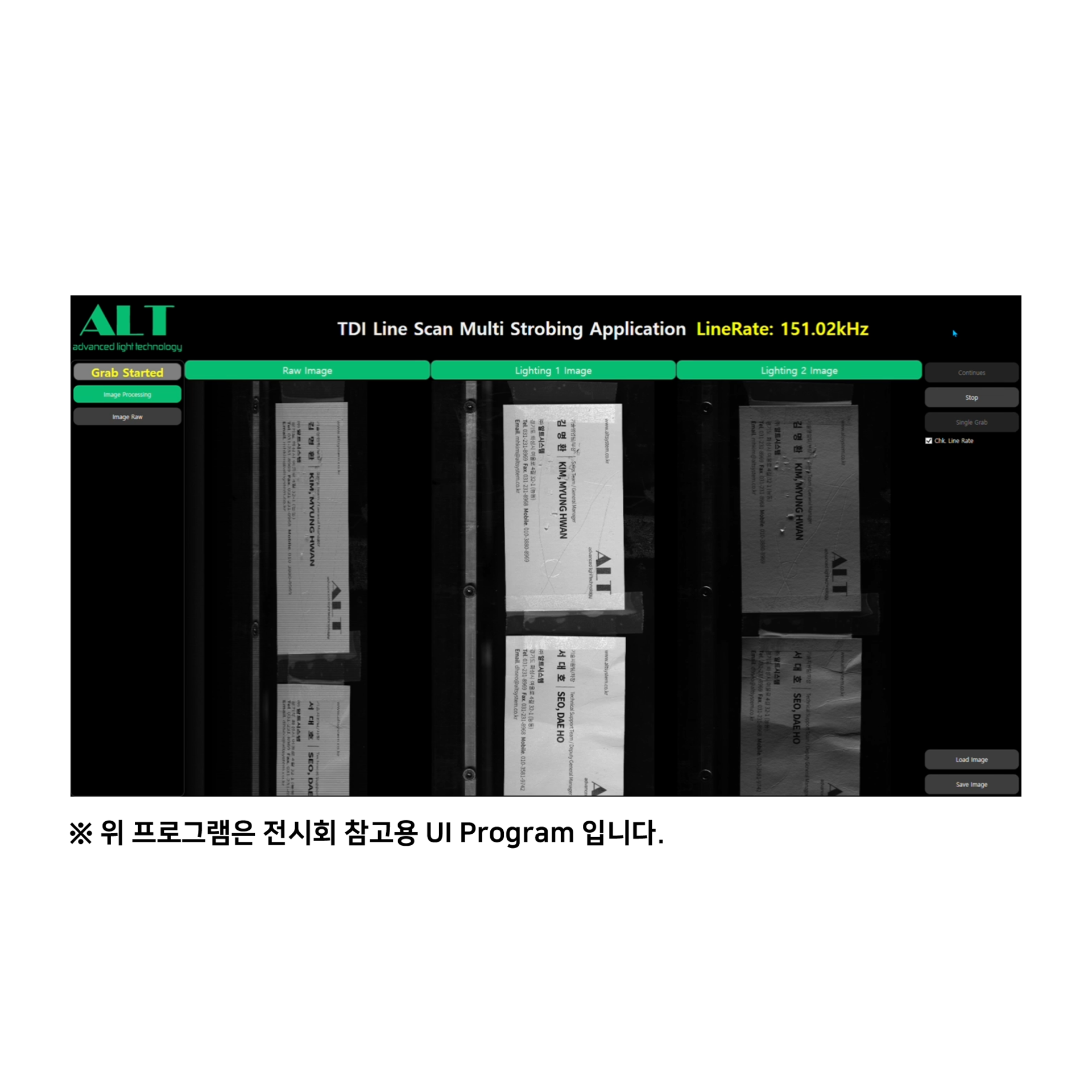

'TDI 라인 스캔 멀티 스트로빙' 전용 UI Program는 화면에 보여지는 세 개의 이미지 결괏값을 확인할 수 있으며, 각 이미지의 내용은 아래와 같습니다.

첫 번째 이미지 : 로우 이미지이며, 두 번째 이미지와 세 번째 이미지가 합쳐진 결괏값
두 번째 이미지 : 로우 이미지 중, 짝수만 분리된 Bright Field 이미지 결괏값
세 번째 이미지 : 로우 이미지 중에서 홀수만 분리된 Dark Field 이미지 결괏값

Bright Field · Dark Field의 서로 다른 두 개의 조명의 효과를 통해 한 번의 촬영으로 두 개의 이미지 결괏값을 도출할 수 있다는 장점이 있습니다.

TDI(Time Delay and Integration) 카메라는 이미지를 여러 번 촬영하고 촬영한 여러 개의 이미지를 쌓아 올려 선명한 이미지를 얻는 원리입니다.

이때 Stage 개수만큼 촬영되는데, 센서 내에서 각 라인 이미지가 한 칸씩 이동하는 동안 이전 라인의 이미지를 다시 쌓아 올리는 과정을 반복하여 전체적인 노출 시간을 늘려 밝고 선명한 고품질 이미지 결괏값을 얻을 수 있습니다.

'TDI 라인 스캔 멀티 스트로빙'은 TDI 카메라에서 2개의 조명 효과를 구현한 어플리케이션입니다. ALT-TDS-100과 ALT-LSTP600E와 Dual TDI Line Scan Camera와의 조합으로 LineRate 150kHz(초당 150,000번)의 속도에서 Bright Field 및 Dark Field의 서로 다른 조명 효과를 한번에 구현한 어플리케이션입니다.

이로 인해 초고속 검사 환경에서 한 대의 카메라를 통해 2개의 다른 효과 이미지 생성이 가능하여 효율적인 비용 절감과 생산성 향상을 실현합니다.

'TDI 라인 스캔 멀티 스트로빙' 전용 UI Program는 화면에 보여지는 세 개의 이미지 결괏값을 확인할 수 있으며, 각 이미지의 내용은 아래와 같습니다.

첫 번째 이미지 : 로우 이미지이며, 두 번째 이미지와 세 번째 이미지가 합쳐진 결괏값
두 번째 이미지 : 로우 이미지 중, 짝수만 분리된 Bright Field 이미지 결괏값
세 번째 이미지 : 로우 이미지 중에서 홀수만 분리된 Dark Field 이미지 결괏값

Bright Field · Dark Field의 서로 다른 두 개의 조명의 효과를 통해 한 번의 촬영으로 두 개의 이미지 결괏값을 도출할 수 있다는 장점이 있습니다.

Product	TDI Line Scan Multi Strobing Application	Conventional TDI Line Scan	Single & Multi Line Scan
노출 횟수	여러 라인 누적 (N회)	여러 라인 누적 (N회)	1회
감도	높음	높음	보통
필요 광량	적음	적음	많음
조명 효과	2개	1개	N개 (분할 수량 증가 시, 감도 저하)
